串聯諧振裝置在發電機交流耐壓試驗中的應用

發布時間:2018-04-26 瀏覽數:125

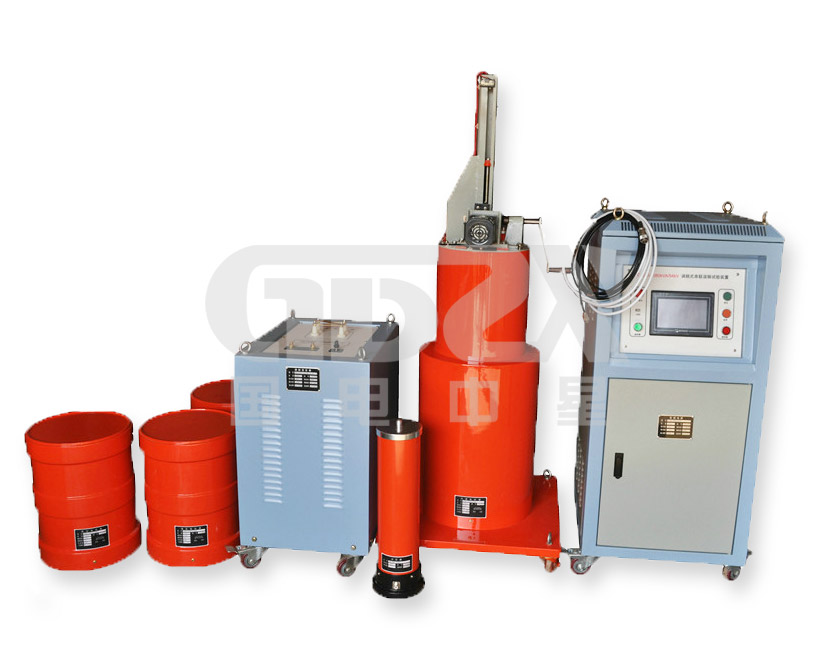

        串聯諧振裝置主要用于10kV、35kV、110kV的交聯聚乙烯電力電纜交流耐壓試驗,66kV、110kV、220kV 組合電器(GIS)的變頻交流耐壓試驗,水力和火力發電機以及電力變壓器等的工頻交流耐壓試驗。前面兩節詳細講解了解串聯諧振試驗裝置在電纜試驗中和在GIS 設備中的應用,在本文中,國電中星繼續為您解說串聯諧振裝置在在發電機交流耐壓試驗中的應用。


        發電機串聯諧振試驗前準備工作

一、使用要求:滿足1000MW/27kv發電機的交流耐壓試驗。

二、使用環境:

1、周圍空氣溫度: 高溫:+45℃ 低溫:-10℃; 日溫差:35k;日照強度:0.1w/cm2

2、海拔高度:≤2000m ;

3、相對濕度:≤90 % ;

4、安裝放置地點平坦,電抗器安裝傾斜度不小于50 ;

5、周圍應無嚴重影響設備絕緣的氣體蒸氣,化學性沉積灰塵,污垢及其它爆炸性介質。

        發電機定子繞組對地或相間電容量大 , 如300MW水輪發電機定子繞組對地電容量高達1.7 ~ 2.5μF ,工 頻耐壓時電容電流可達到 25 ~ 35 A , 試驗設備容量高達數千kVA , 如果采用常規試驗設備,設備笨重不方便操作,更為嚴重的是用常規大容量試驗設備時 , 發電機定子繞組絕緣被擊穿時的故障點短路電流太大會燒損鐵芯 , 將造成巨大的經濟損失。根據國家標準 GB/ T 16927 . 2 -1997 《高電壓試驗技術》 第一部分6.2.1.1電壓波形的規定“試驗電壓一般應是頻率為45~65Hz的交流電壓,通常稱為工頻試驗電壓。”為了滿足發電機交流耐壓試驗電壓頻率為工頻的要求,發電機串聯諧振裝置大多是調感式的,通過調節鐵芯氣隙改變電感從而達到工頻諧振的目的。

        至此,國電中星已經為您講解了串聯諧振裝置在電纜試驗中、GIS 設備中以及在發電機(電動機)交流耐壓試驗中的三大應用,關于串聯諧振的更多講解盡在國電中星,敬請關注!
