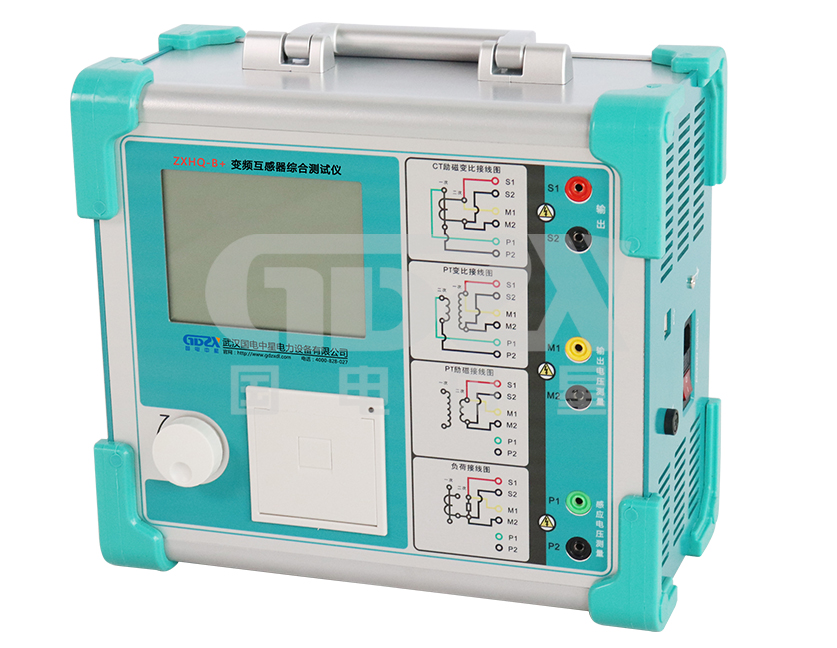

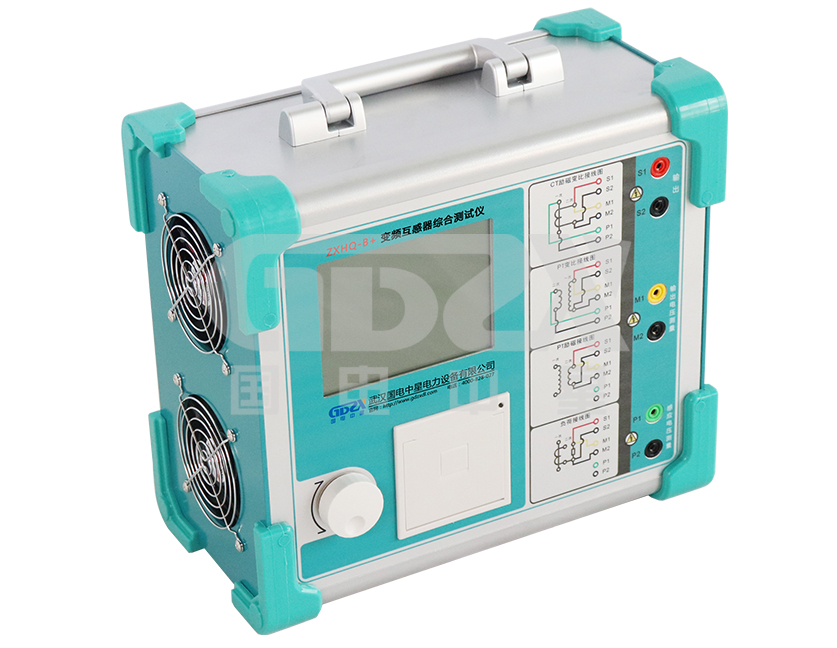

ZXHQ-B系列變頻互感器綜合測試儀
采用高性能DSP和ARM的新一代的電流、電壓互感器測試儀器
參考標準：JB/T5356-2002,JB/T5357-2002
● 基于先進的低頻法測試原理，能應對拐點高達45kV的CT測試。
● 界面友好美觀，全中文圖形界面。
● 變頻互感器綜合測試儀可存儲2000組測試數據，掉電不丟失。
說明書
操作視頻ZXHQ-B系列變頻互感器綜合測試儀是由本公司在廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代的電流、電壓互感器測試儀器。本儀器采用高性能DSP和ARM、先進的制造工藝，保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高、在國內有較高水平，是電力行業用于互感器的專業測試儀器。
產品別稱
互感器伏安特性綜合測試儀、CT伏安變比極性測試儀、互感器伏安特性綜合測試儀、CT伏安特性綜合測試儀、CT伏安特性測試儀、PT伏安特性測試儀、互感器伏安特性測試儀、伏安特性變比極性綜合測試儀、伏安特性測試儀、伏安特性綜合測試儀、CTPT特性綜合測試儀、勵磁特性測試儀
1、功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。
2、自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。
3、基于先進的低頻法測試原理，能應對拐點高達45kV的CT測試。

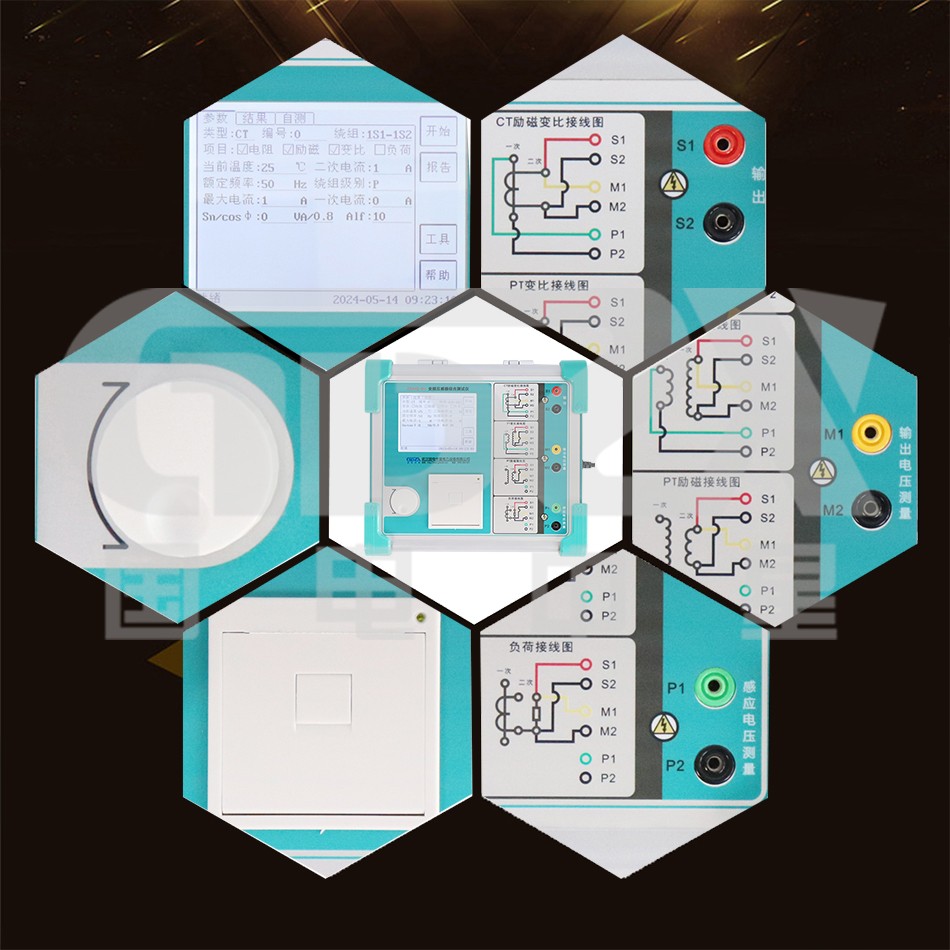

4、界面友好美觀，全中文圖形界面。
5、裝置可存儲2000組測試數據，掉電不丟失。試驗完畢后用U盤存入PC機，用軟件進行數據分析，并生成WORD報告。
6、測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。
7、易于攜帶，裝置重量<9kg。
| 測試用途 | 保護類CT，保護類PT |
| 輸出 | 0~180Vrms，12Arms，36A（峰值） |
| 電壓測量精度 | ±0.2%/±0.1%/±0.05%（選配） |
| CT變比測量范圍 | 1~30000 |
| CT變比測量精度 | ±0.2%/±0.1%/±0.05%（選配） |
| PT變比測量范圍 | 1~10000 |
| PT變比測量精度 | ±0.2%/±0.1%/±0.05%（選配） |
| 相位測量精度 | ±5min |
| 相位測量分辨率 | 0.5min |
| 二次繞組電阻測量范圍 | 0~300Ω |
| 二次繞組電阻測量精度 | 2%±2mΩ |
| 交流負載測量范圍 | 0~300VA |
| 交流負載測量精度 | 2%±0.2VA |
| 輸入電源電壓 | AC220V±10%，50Hz |
| 工作環境 | 溫度：-10℃~50℃ 濕度：≤90% |
| 尺寸、重量 | 33×29.4×18cm 重量<9kg |
ZXHQ-B系列變頻互感器綜合測試儀選型一覽表 | |
型號 | 功能參數 |
ZXHQ-B+ | 電壓測量精度 ±0.2% |
ZXHQ-B02 | 電壓測量精度 ±0.1% |
ZXHQ-B03 | 電壓測量精度 ±0.05% |
注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027

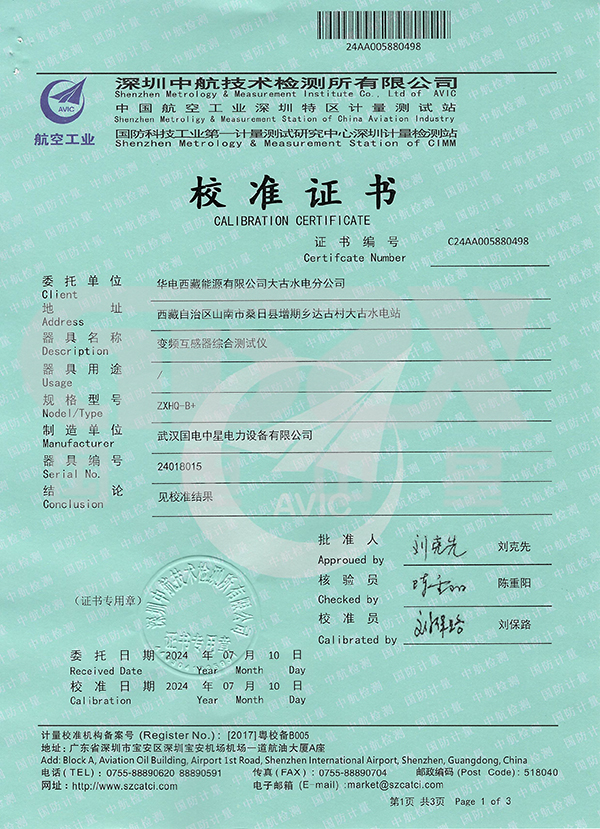

企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人 民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
-
