說明書

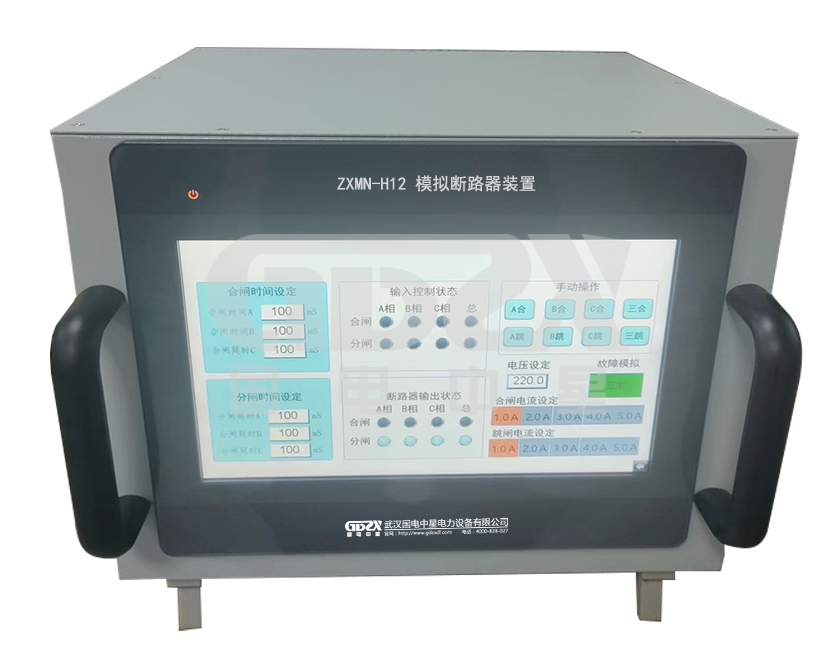

操作視頻ZXMN-H12模擬斷路器裝置是我公司在原有模擬斷路器的基礎上采用最新ARM單片機作為控制核心開發而成的新型的產品。因為采用新型的單片機采用程序控制及采用10吋觸摸屏進行所有的參數及開關操作，拋棄所有機械按鍵或旋鈕，從而提升了整機的精度和使用性能。該產品具有可靠耐用、接線方便、體積小、重量輕等特點。是測試繼電保護裝置必不可少的設備。它與各類微機型繼電保護測試裝置配合使用，可以完成電力系統繼電保護部門各電壓等級的成套繼電保護裝置的實驗和檢測工作，確保成套繼電保護裝置工作的完整性、可靠性，提高裝置的校驗質量。
1． 本機自帶高精度程控直流穩壓電源，供用戶在沒有直流電源的時候使用。

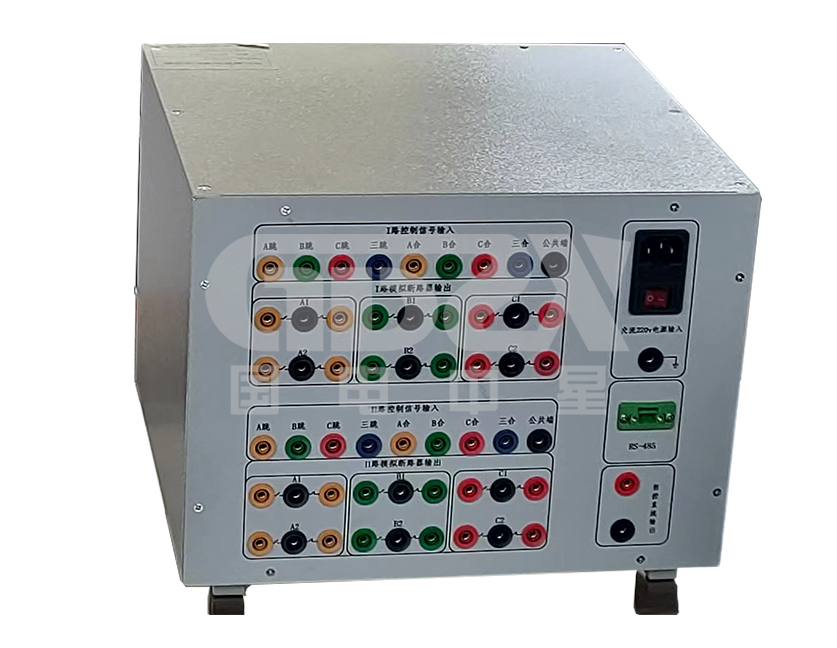

2． 本裝置具有A、B、C及D、E、F兩路完全獨立的三相模擬斷路器，在進行備自投試驗時可以當做六個開關，一般模擬斷路器每相只提供一對常開、常閉接點，根據備自投試驗的要求需要增加輸出接點。另外由于不同廠家的斷路器的跳、合閘時間有差異，根據客戶的不同需求，本公司生產的ZXMN-H12微機型高壓斷路器模擬裝置提供多種功能選擇，其中包括增加模擬斷路器輸出接點至兩對常開及兩對常閉觸點，多量程的跳合閘時間的選擇及跳合閘電阻的選擇等。
3． 此模擬斷路器輸入控制端，可以輸入交直流電流信號，進行觸發模擬斷路器動作。從而可以模擬交直流斷路器的動作特性。極大方便了用戶。
4． 本模擬斷路器可通過u盤將測試數據導出到電腦。并且具有RS-485接口，可以通過上位機進行控制、操作。
5． 本模擬斷路器采用低能耗設計，內置大容量鋰電池，在現場不具備交流電源的情況下，可以連續使用10小時以上，待機30個小時以上。使用內部供電時，本機所帶的直流輸出電源不可用（此功能為選用功能，請在訂貨是說明）。
6． 本裝置采用模塊化設計，通過增加跳合閘模塊及控制單元可無限擴展。可以組成2個回路及以上的模擬斷路器，可以組成多回路的模擬斷路器，從而可以模擬多個三相斷路器動作。多個模擬斷路器輸入輸出回路相互隔離，跳合閘線圈電流通過對應的通道并聯使用時電流可以成倍增加，從而實現更多的功能。 也可以組成模擬斷路器屏進行教學、試驗使用。
1. 跳閘時間： 10-9999ms 任意設置誤差不超 ±2ms
2. 合閘時間： 10-9999ms 任意設置誤差不超±2ms
3. 跳閘電流：1A、2A、3A、4A、5A（程序根據動作電壓程序自動控制）多回路并聯使用時，跳閘電流成倍增大。
4. 合閘電流：1A、2A、3A、4A、5A（程序根據動作電壓程序自動控制）多回路并聯使用時，合閘閘電流成倍增大。
5. 跳合閘電壓：交直流24-220V
6. 直流電源輸出：10-220V、1kva程控可調
7. 輸出節點數量：每相提供兩路常閉節點和兩路常開節點
8. 輔助觸點容量：AC220V5A
9. 環境條件：
溫度： -25°---+55°C
相對濕度：≤80%
10. 體積：360×220×180mm3
11. 重量：4Kg
