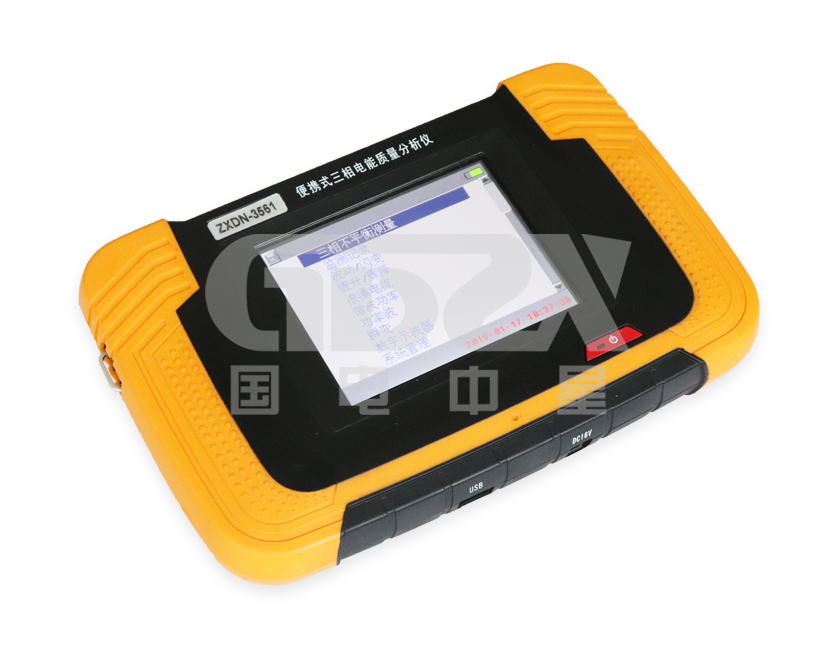

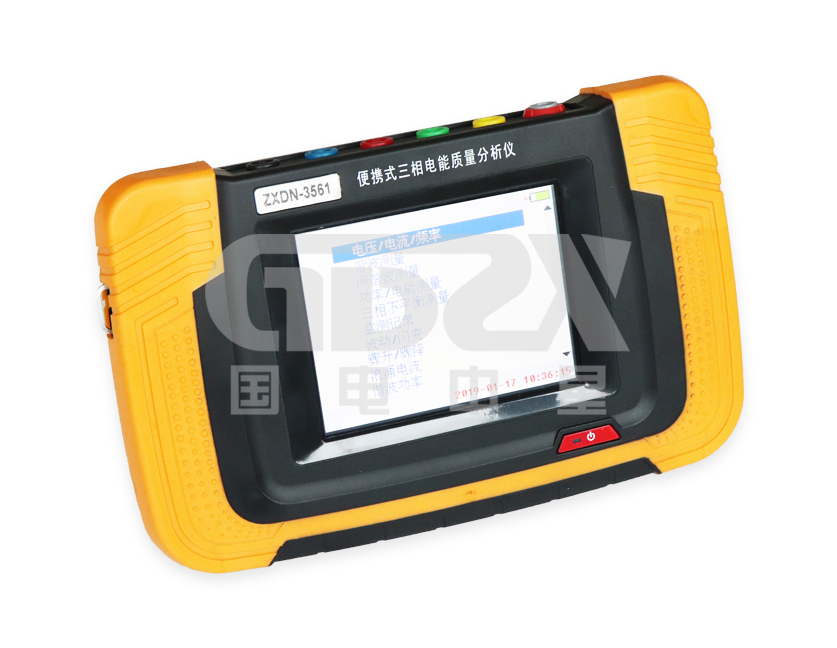

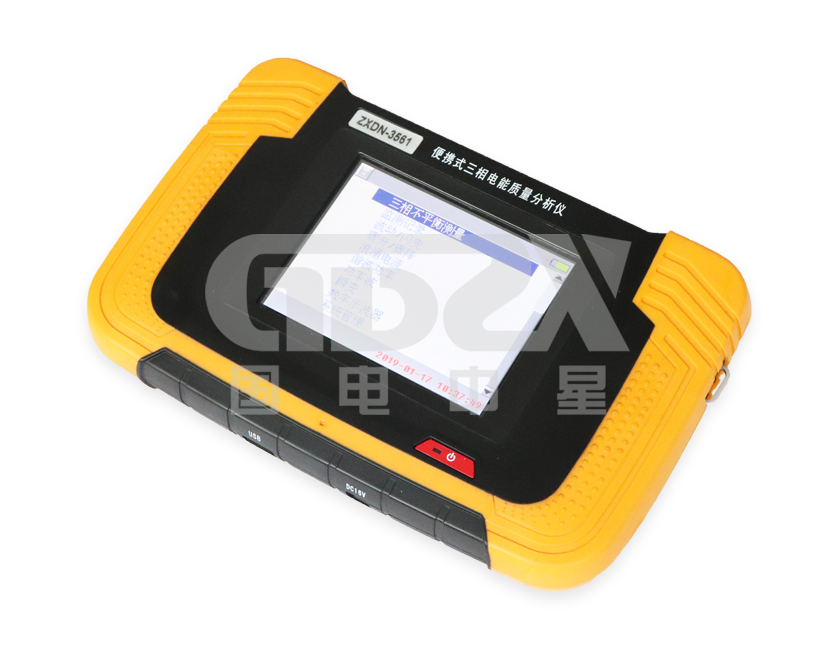

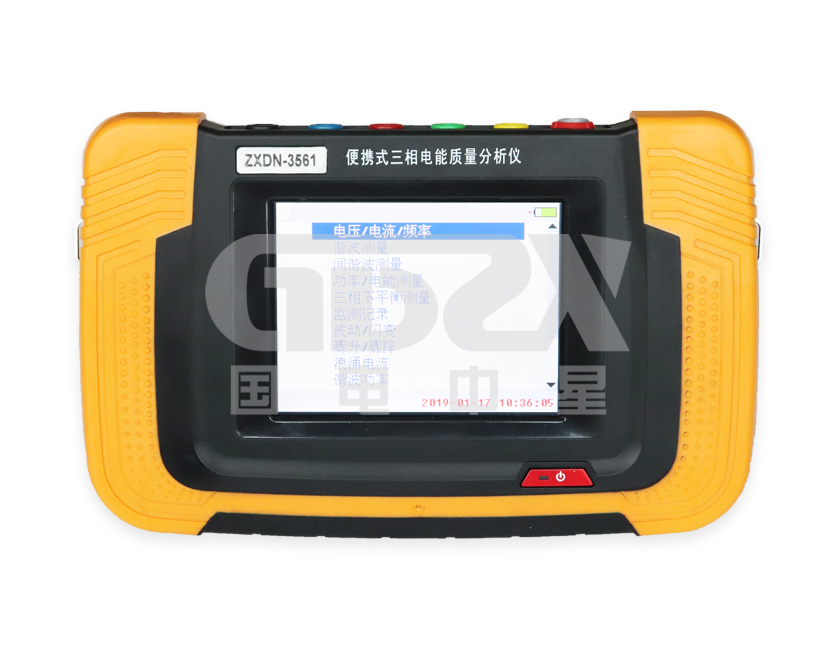

操作視頻 ZXDN-3561便攜式三相電能質量分析儀是對電網運行質量進行檢測及分析的專用便攜式產品。可以提供電力運行中的諧波分析及功率品質分析，同時配備了大容量的存儲器，能夠對電網運行進行長期的數據采集檢測，同時配備PC應用軟件，把采集的數據上傳至計算機，便于進行各種分析。
產品別稱
三相電能質量分析儀、便攜式三相電能質量測試儀、便攜式三相電能質量測量儀
1、電壓、電流、頻率：可測量三相電壓、零線電壓、三相電流、零線電流、頻率等。
2、諧波測量：可測量至50次諧波，測量結果包括各次諧波電壓、諧波電流的幅值、電壓諧波的總失真度（總畸變率）、各次電壓諧波/電流諧波含有率；可顯示諧波頻譜圖。
3、功率測量：可測量三相視在功率、有功功率、無功功率、功率因數、三相電能等。
4、三相不平衡測量：可測量三相電壓不平衡度及正序、負序、零序電壓；三相電流不平衡度及正序、負序、零序電流、可顯示電壓矢量圖、電流矢量圖。
5、浪涌電流：可記錄至少40個浪涌電流事件。
6、波動/閃變：波動、短時閃變、長時閃變測量。
7、驟升/驟降：可記錄電壓驟升、驟降事件，可記錄40個事件。
8、監測記錄：可長時間地記錄基本的（穩態）電能質量參數，記錄時間間隔從3秒到30分鐘可調。
9、數字示波器：可用于查看電壓/電流信號波形。

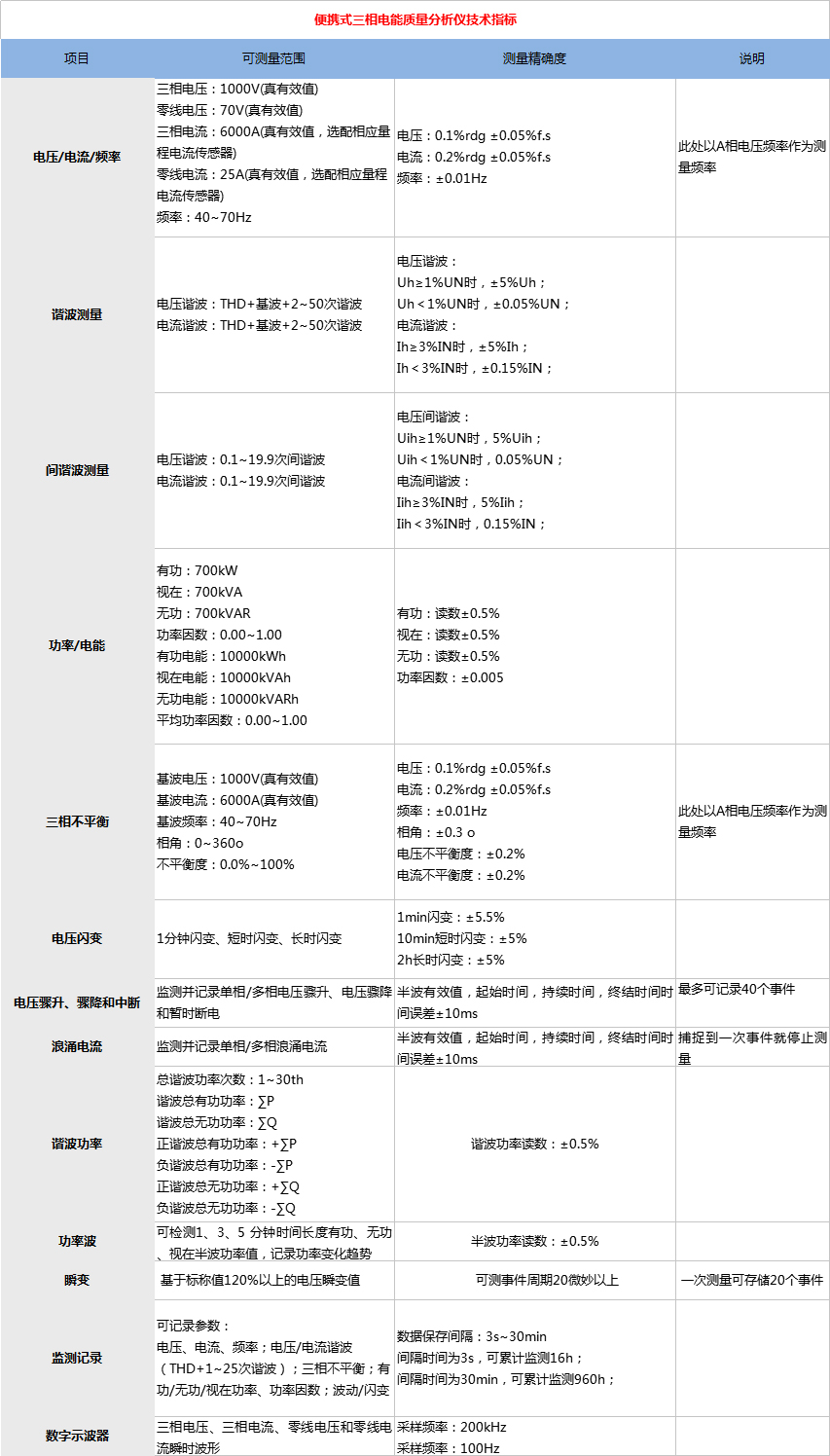

| 便攜式三相電能質量分析儀表檢測功能表 | |
| 項 目 | 描 述 |
| 電壓/電流/頻率 | 可測量三相電壓、零線電壓、三相電流、零線電流、頻率，可顯示有效值、峰值、波/峰比以及波形圖、趨勢圖等 |
| 諧波測量 | 可測量電壓及電流的基波及2~50次諧波，測量結果包括諧波效值、諧波含量、諧波含有率、總諧波畸變率(THD)；可顯示柱狀圖、趨勢圖等 |
| 間諧波測量 | 可測量電壓及電流的0.1~19.9次間諧波，測量結果包括間諧波分量及子集的有效值、間諧波含有率等；可顯示柱狀圖、趨勢圖等 |
| 功率/電能測量 | 可測量三相四線/三相三線視在功率(電能)、有功功率(電能)、無功功率(電能)、功率因數等，可顯示趨勢圖 |
| 三相不平衡測量 | 可測量三相四線/三相三線電系統電壓及電流的正序分量、負序分量、零序分量、負序不平衡度、零序不平衡度；可顯示三相電壓及電流的相角、矢量圖、趨勢圖 |
| 閃變 | 1分鐘閃變、10分鐘短時閃變、2小時長時閃變測量 |
| 電壓驟升/驟降/中斷 | 可檢測并記錄電壓驟升、驟降和中斷事件 |
| 浪涌電流 | 可檢測并記錄浪涌電流事件 |
| 諧波功率 | 可檢測2~30次諧波功率，可顯示柱狀圖、趨勢圖等 |
| 功率波 | 可按設定的時長（1~5分鐘），測量功率的快速變化（有功、無功、視在功率） |
| 瞬變 | 可檢測時長20微秒以上的電壓瞬變事件 |
| 監測記錄 | 可長時間記錄穩態電能質量參數，包括電壓/電流/頻率、諧波、功率、三相不平衡、波動/閃變，記錄時間間隔從3秒到30分鐘可調。 |
| 數字示波器 | 可用于查看電壓/電流信號波形 |
1、電壓信號輸入回路：
直接接入
輸入阻抗：1MΩ，20pF
測量范圍：電壓真有效值 700V(有效值)
功率消耗：小于0.5VA/相
2、電流輸入回路：
間接接入

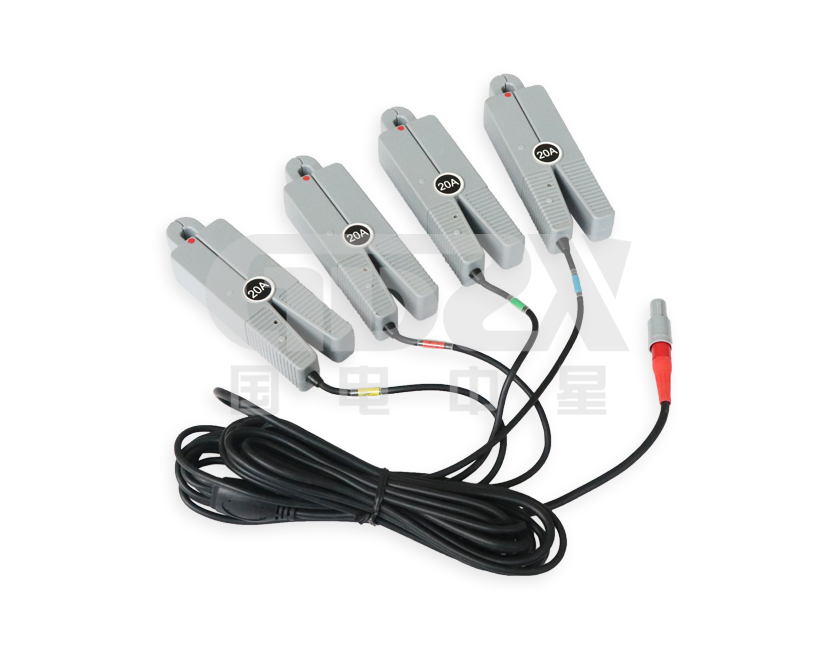

測量范圍：電流真有效值 1A，5A，10A，100A，500A，1000A，3000A（選擇相應電流傳感器）
功率消耗：小于0.5VA/相
3、測量信號頻率范圍： 40Hz～70Hz
4、顯 示 屏：5.7吋640×480 彩色圖形LCD + 觸摸屏
5、內存容量：128M bit FLASH

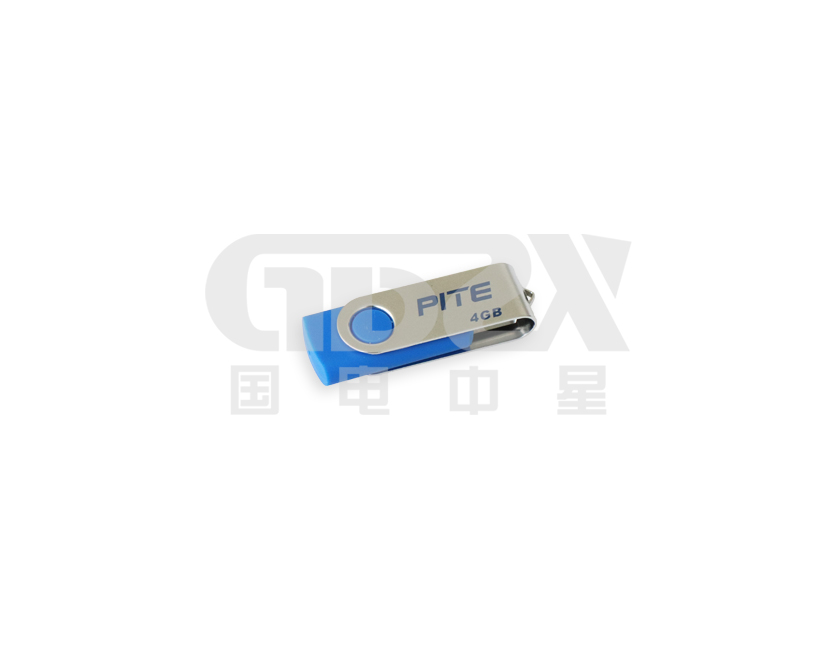

6、外部存儲接口：USB （可插接U盤）
7、工作電源：可充電鋰電池，充滿可工作5~6小時

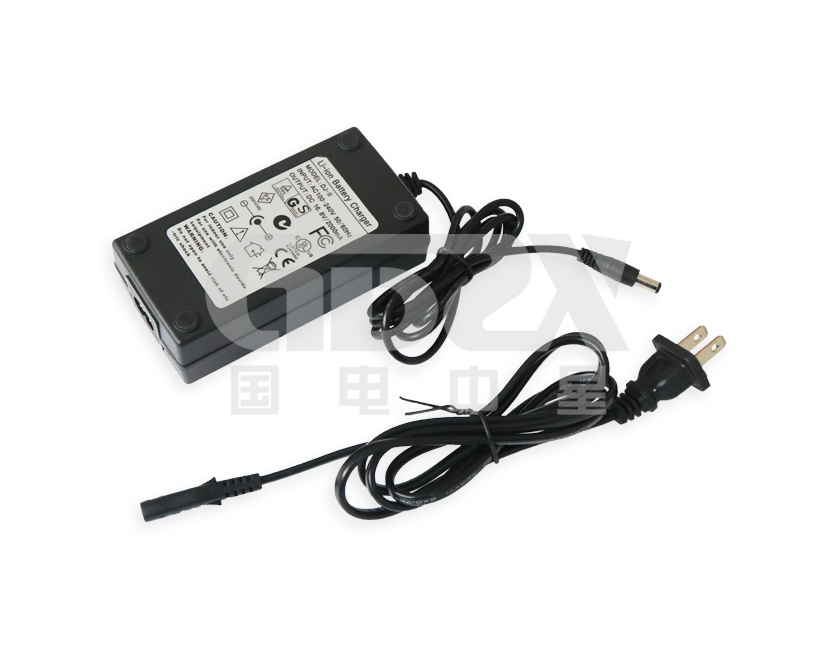

8、外接電源：AC100~240V/DC16.8V-1A 電源適配器/充電器
