成像模塊

相機分辨率

2400萬像素高感相機，分辨率6000*4000

感光芯片

COMS工業級

芯片尺寸

23.5*15.6 mm

紅外鏡頭

專用可變焦紅外鏡頭

紅外芯片

專用T50S

對焦模式

全?動對焦

39點全平?對焦系統具備更?的斜?對焦能?、

成像畫質全?均勻?清、?局部虛點霧化、?需輔助對焦照明、斜?組件快速移動檢測、可在弱光與暗光環境下呈現更為緊細的組件EL圖像等

成像時間

0.1s~30s 根據圖像效果可調

ISO感光度

ISO 100~ 12800 根據圖像效果可調

感光精度

弱電流下呈現隱裂等缺陷

最高測試精度

0.1mm/pixel

濾光波段

可屏蔽燈光、月光、星光等

相機顯示屏

3.2寸旋轉高清103.7萬像素液晶屏

檢測周期

10-20S （成像拍攝、電源連接上電、支架移動）

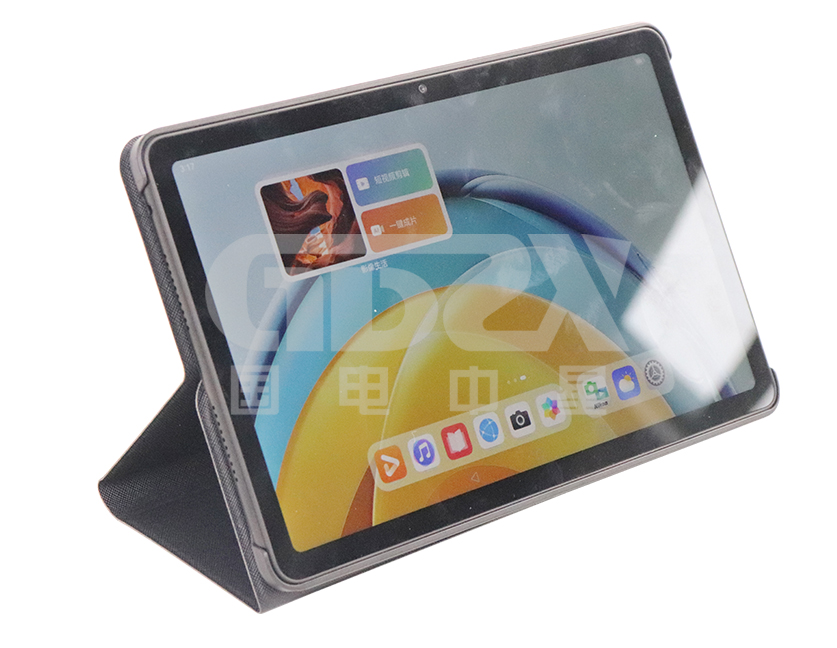

測試終端

平板電腦

華為10.1英寸 4G/64G 分辨率：1920*1200

Wifi 控制器

Wifi遠程操作

?線操作紅外相機進行檢測 并可穩定可靠完成系統遠程控制拍攝

Wifi頻率

2.4GHZ 抗電磁干擾

圖像傳輸距離

0 ~10米

圖像傳輸時間

2秒高速原圖傳輸

軟件系統

智測APP

（Wifi版）

連接方式：無線wifi 2.4G版

傳輸速度：1-3s

功能：相機參數修改（成像時間、光圈、ISO感光度、傳輸模式）、原圖傳輸高清顯示、條碼錄入、電站快速測試模式、缺陷分類、數據統計查詢，相冊管理（數據加密）等

智升WUSB管理軟件（Usb版）

連接方式：高速傳輸USB數據線

傳輸時長：1-3s

功能：權限操作、權限密碼、數據統計、圖像處理(矯正、灰度、截圖、圖像鏡像）、條碼錄入、日期分類、缺陷分類、命名保存、圖片水印、數據導出、數據日志等

數據保存

1：保存相機儲存卡

2：保存平板電腦文件管理器

3：電腦文件管理器（保存路徑可自定義）

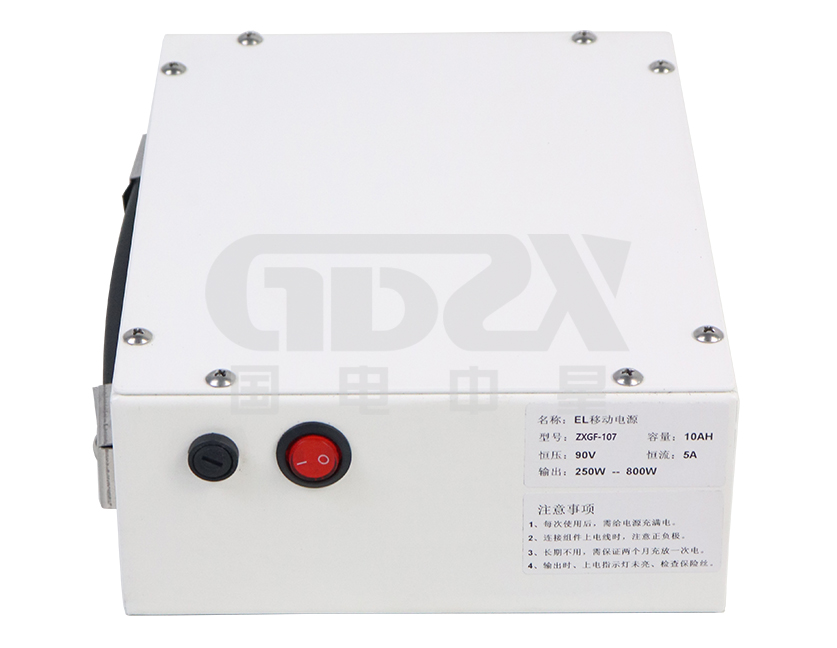

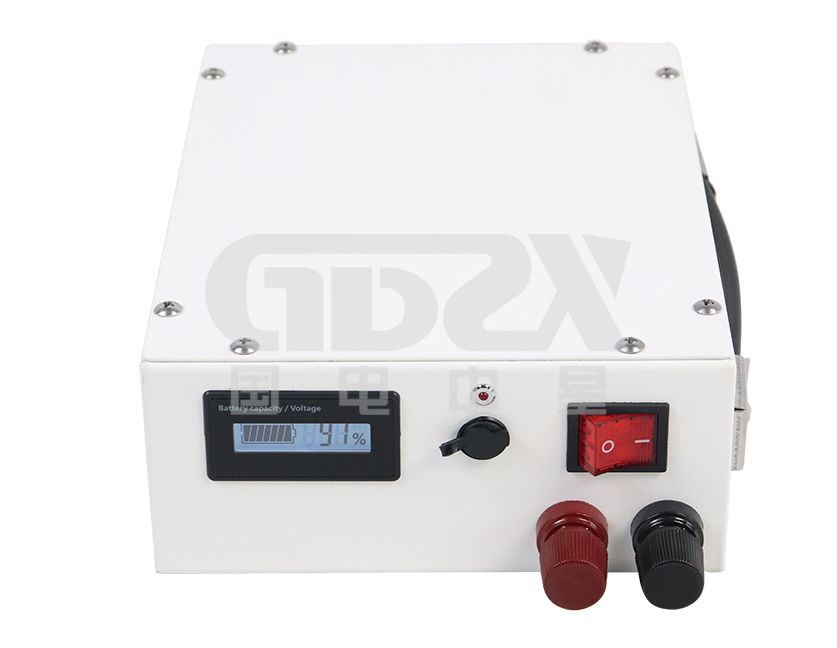

EL電源模塊

便攜式EL移動電源

供電：自供電

容量：10AH

測試組件功率：250~800W

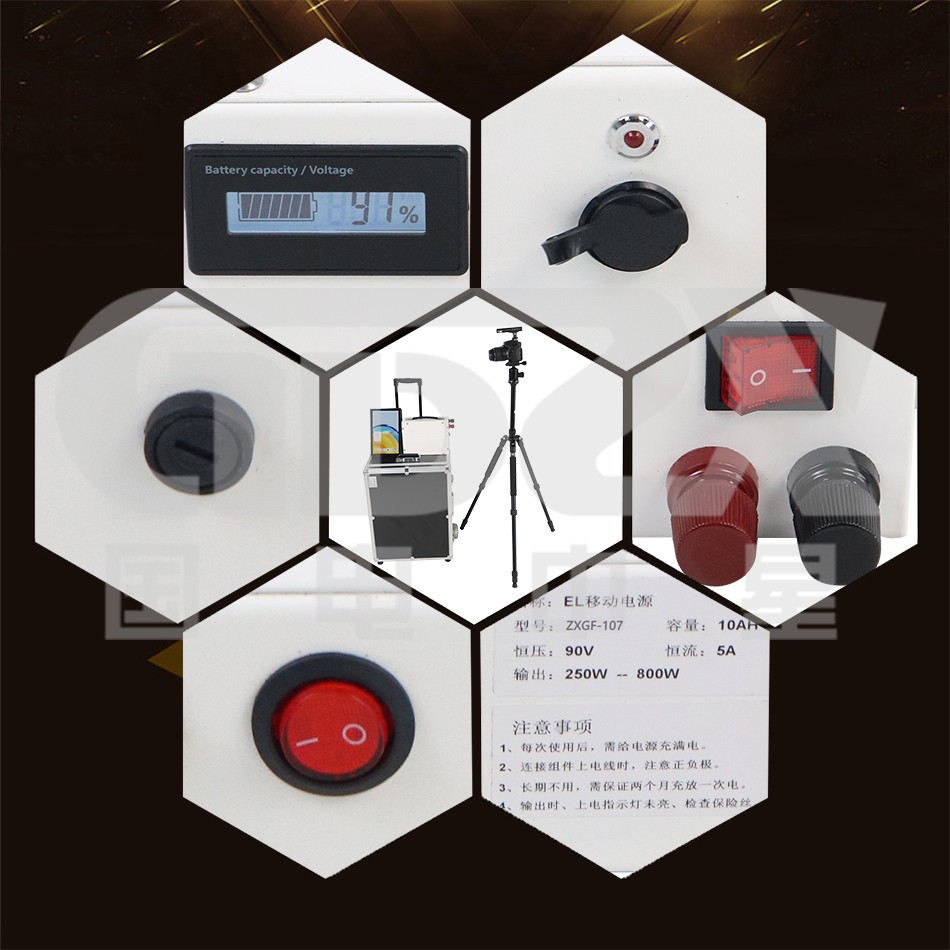

功能：LED電量顯示屏、遠程遙控上電控制、手動上電控制、上電指示、恒流輸出穩定模塊（電壓電流輸出不受電量高低影響）、短路/逆電流/漏電/過載/過熱等多功能保護

遙控距離：無線遙控20米

上電方式：MC4插頭連接上電

外形尺寸：240mm*185mm*80mm

重量：3.5KG

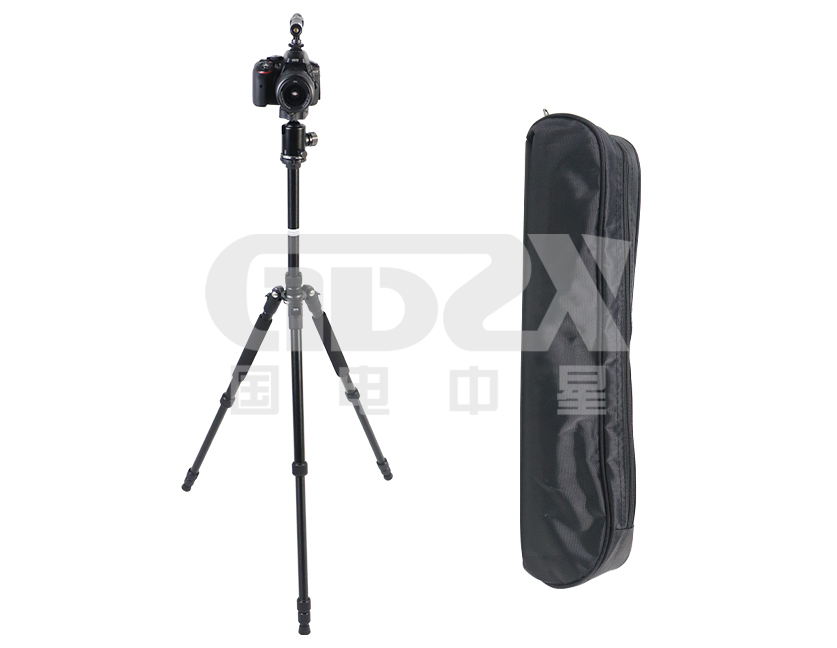

支架系統

三腳架

伸縮高度：2M

材質：碳釬維，輕便方便攜帶

控制云臺：720°?動云臺

定位器

十字定位器：500nm；橫縱＞3米覆蓋范圍、可快速定位測試位置、大幅度提升檢測效率

整機

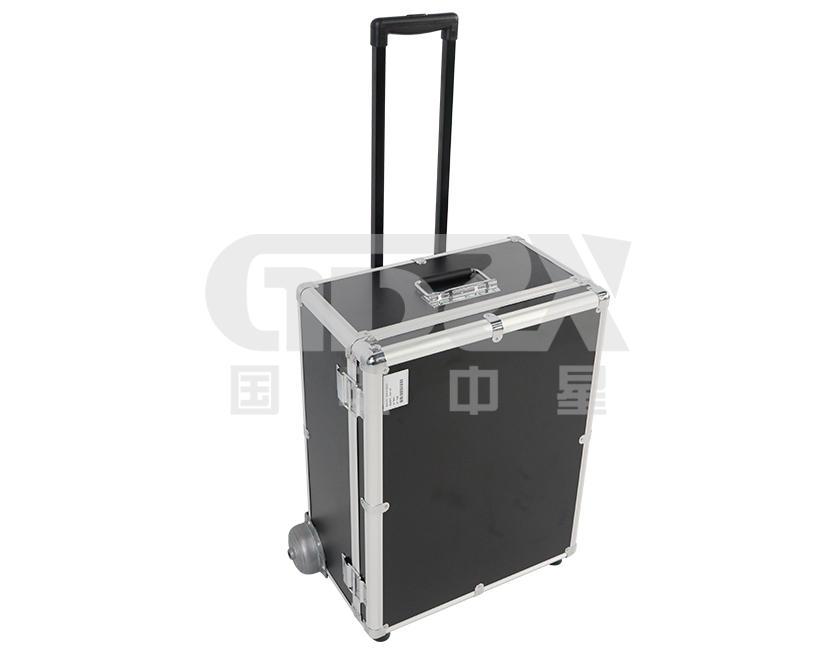

拉桿箱

尺寸：560mm*435mm*262mm

重量：15KG

環境溫度

 -30C°~  50C°
