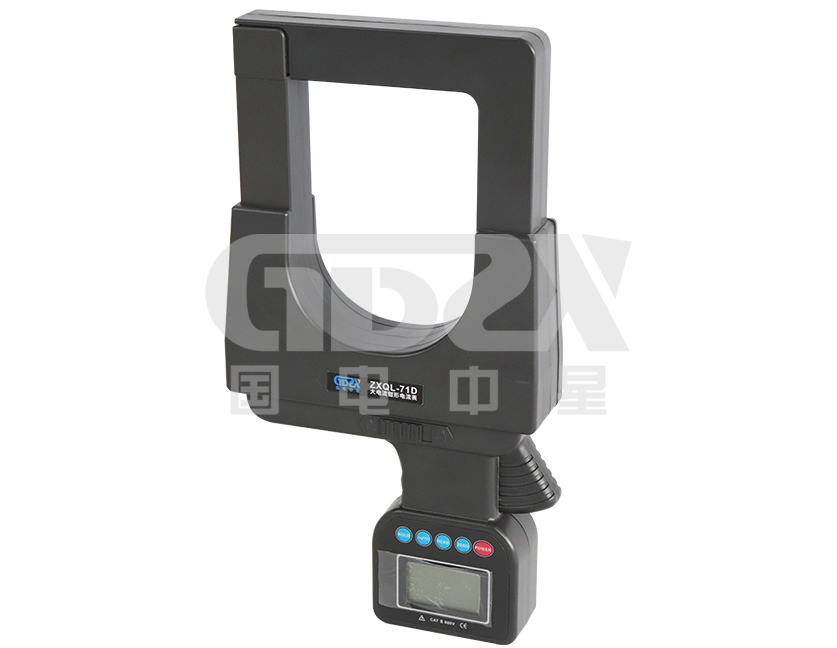

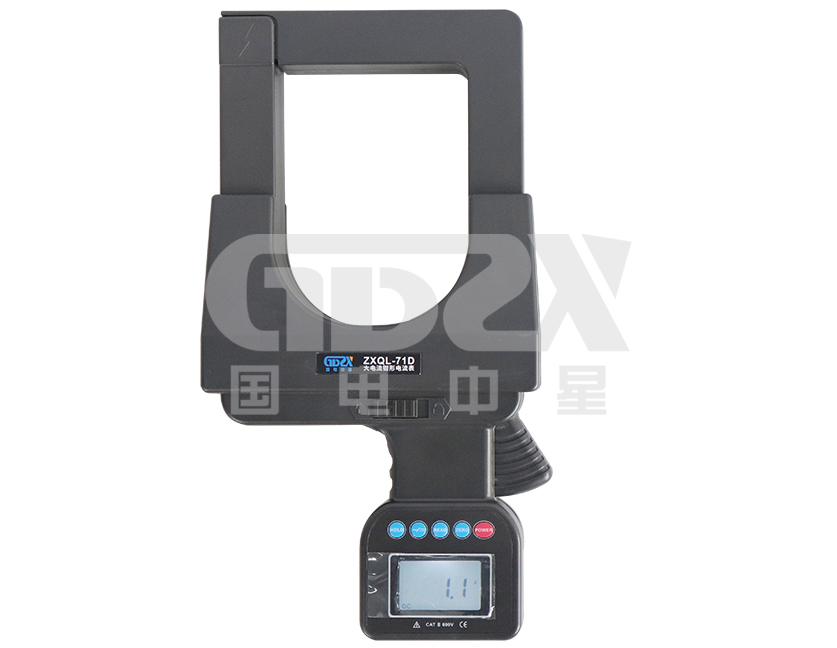

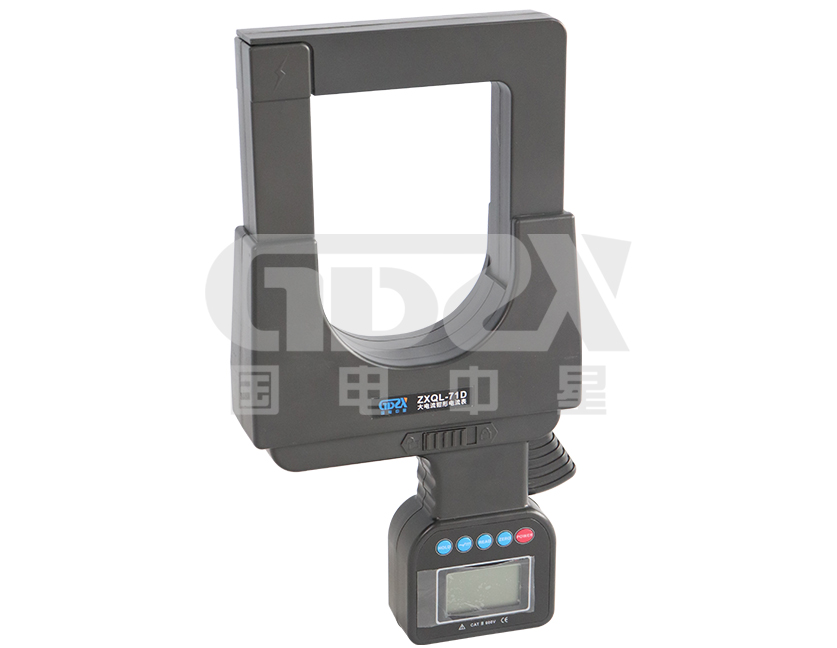

操作視頻ZXQL-71系列大電流鉗形電流表是專為在線測量600V以下直流、交流電流而精心設計制造的，采用CT及數字集成技術，鉗頭無任何祼露金屬導體，非接觸測量，確保操作安全。超大口徑，方便鉗測粗導線。廣泛活用于電力、通信、氣象、鐵路油田、建筑、計量、科研教學單位、工礦企業等領域，是電工安全檢測的必備工具。儀表具有峰值保持、數據保持、數據存儲等功能，配備USB通信接口、通訊線和監控軟件，可以通過電腦在線實時監控與歷史查詢，動態顯示，具有歷史數據讀取、保存、打印等功能。
1.采用CT及數字集成技術，鉗頭無任何祼露金屬導體，非接觸測量，確保操作安全。
2.超大口徑，方便鉗測粗導線。廣泛活用于電力、通信、氣象、鐵路油田、建筑、計量、科研教學單位、工礦企業等領域，是電工安全檢測的必備工具。
3.具有峰值保持、數據保持、數據存儲等功能，配備USB通信接口、通訊線和監控軟件，可以通過電腦在線實時監控與歷史查詢，動態顯示。
4.具有歷史數據讀取、保存、打印等功能。
功 能 | 直流、交流電流測量，峰值電流保持，在線監測 |
電 源 | DC6V 堿性干電池 LR6 1.5VX4 |
鉗口尺寸 | 108mm×148mm(可鉗φ108mm導線,或160mm×4mm扁鋼) |
量 程 | DC: 0.0A～2000A AC: 0.0A～1000A |
分 辯 力 | 0.1A DC/AC |
精度（基準條件下） | 0.0A～999A: ±2%rdg±5dgt |
1000A～1499A: ±3%rdg±5dgt | |
1500A～2000A: ±4%rdg±5dgt | |
基準條件 | 23℃±3℃，75%rh以下，導線處于鉗口近似中心位置 |
頻率響應 | AC：45Hz～400Hz |
采樣速率 | 約2次/秒 |
測試方式 | 鉗形CT，非接觸測量 |
導線位置 | 被檢測導線處于鉗口中心位置，偏離中心位置誤差最大增加2%rdg |
顯示模式 | 4位LCD顯示 |
儀表尺寸 | 長350mm×寬180mm×厚55mm |
LCD尺寸 | 長寬47mm×28.5mm |
極性指示 | 直流電流檢測時自動識別，顯示“-”號 |
換 檔 | 全自動切換 |
線路電壓 | 600V以下線路測試 |
軟 件 | 有，儀表存儲的數據可以通過軟件上傳電腦 |

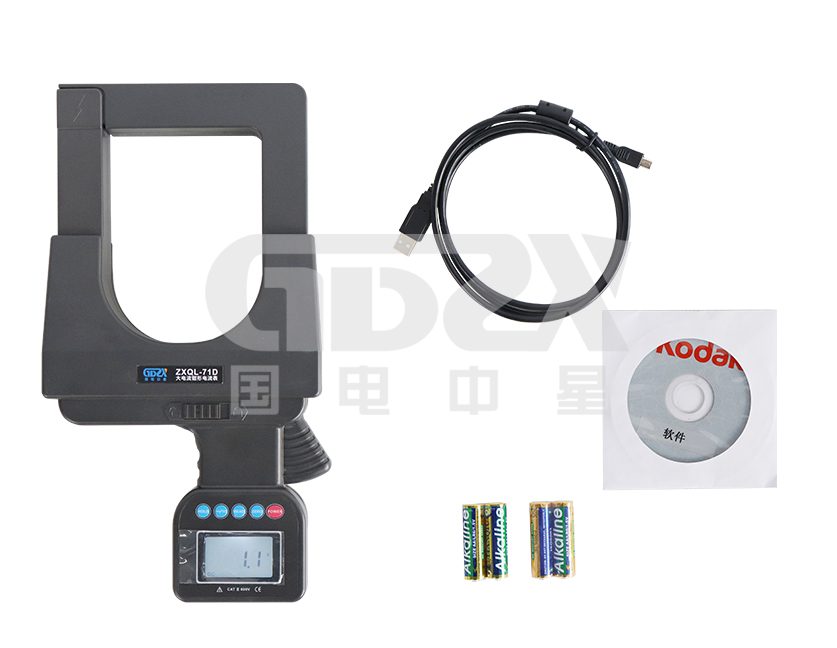

USB接口 | 具有USB接口，存儲數據可以上傳電腦，軟件監控 |
USB線長 | 1.5m |
數據存儲 | 99組，顯示“FULL”符號表示存儲已滿 |

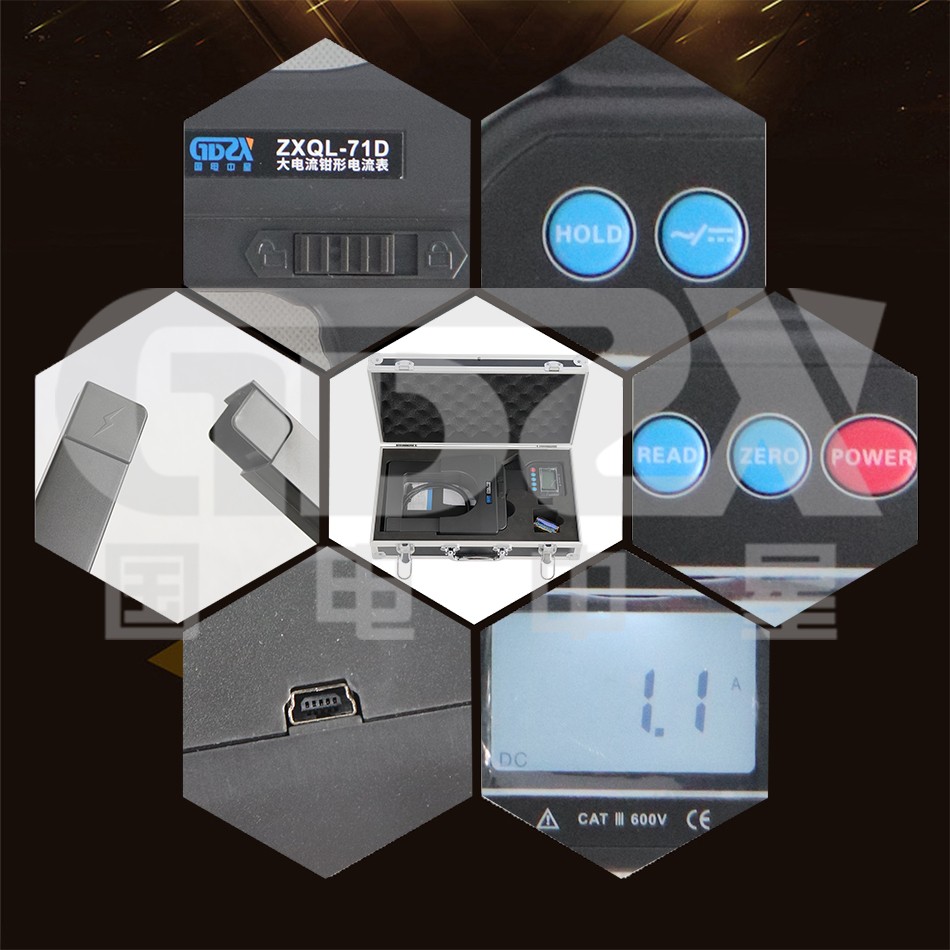

峰值保持 | 峰值捕獲保持功能，測試中長按HOLD不放手顯示峰值 |
數據保持 | 數據保持功能：“HOLD”符號顯示 |
溢出顯示 | 超量程溢出功能：“OL”符號顯示 |
自動關機 | 開機約5分鐘后，儀表自動關機，以降低電池消耗 |
電池電壓 | 當電池電壓降到約4.6V時，電池電壓低符號“ |
儀表質量 | 儀表約1.5kg(含電池)；包裝約2.6kg(含附件) |
工作電流 | 20mA |
工作溫濕度 | -10℃～40℃；80%RH以下 |
存放溫濕度 | -10℃～60℃；70%RH以下 |
絕緣強度 | AC3700kV/rms (后蓋螺絲與外殼之間) |
適合安規 | IEC1010-1、IEC1010-2-032、污染等級2、CAT Ⅲ(600V) |
選型一覽表：
型號 | 規格 |
量程 AC 0.0mA～3200A | |
量程 AC 0.0A～4000A | |
量程DC 0.0A～2000A, AC 0.0A～1000A |
